Android Navigation的四大要点你都知道吗?

在JetPack中有一个组件是Navigation,顾名思义它是一个页面导航组件,相对于其他的第三方导航,不同的是它是专门为Fragment的页面管理所设计的。它对于单个Activity的App来说非常有用,因为以一个Activity为架构的App页面的呈现都是通过不同的Fragment来展示的。所以对于Fragment的管理至关重要。通常的实现都要自己维护Fragment之间的栈关系,同时要对Fragment的Transaction操作非常熟悉。为了降低使用与维护成本,所以就有了今天的主角Navigation。

如果你对JetPack的其它组件感兴趣,推荐你阅读我之前的系列文章,本篇文章目前为JetPack系列的最后一篇。

Android Architecture Components Part1:Room
Android Architecture Components Part2:LiveData
Android Architecture Components Part3:Lifecycle
Android Architecture Components Part4:ViewModel
Paging在RecyclerView中的应用,有这一篇就够了
WorkManager从入门到实践,有这一篇就够了

对于Navigation的使用,我将其归纳于以下四点:

  • Navigation的基本配置
  • Navigation的跳转与数据传递
  • Navigation的页面动画
  • Navigation的deepLink

配置

在使用之前需要引入Navigation的依赖,然后我们需要为Navigation创建一个配置文件,它将位于res/navigation/nav_graph.xml。为了方便理解文章中的代码,我写了一个Demo,大家可以通过Android精华录查看。

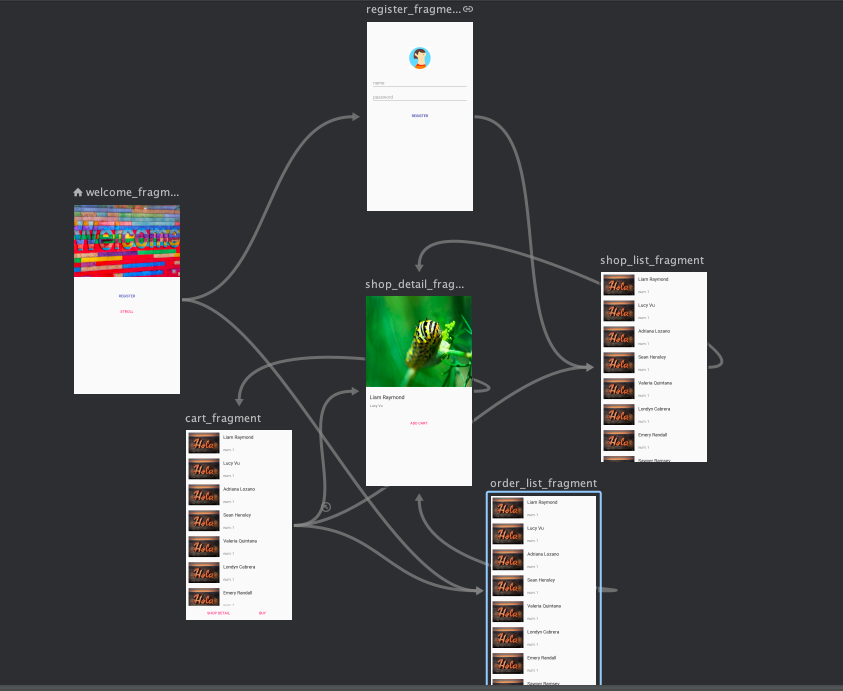

在我的Demo中打开nav_graph.xml你将清晰的看到它们页面间的关系纽带

一共有6个页面,最左边的为程序入口页面,它们间的线条指向为它们间可跳转的方向。

我们再来看它们的xm配置👇

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/nav_graph"
app:startDestination="@id/welcome_fragment">
<fragment
android:id="@+id/welcome_fragment"
android:name="com.idisfkj.androidapianalysis.navigation.fragment.WelcomeFragment"
android:label="welcome_fragment"
tools:layout="@layout/fragment_welcome">
<action
android:id="@+id/action_go_to_register_page"
app:destination="@id/register_fragment" />
<action
android:id="@+id/action_go_to_order_list_page"
app:destination="@id/order_list_fragment"/>
</fragment>
<fragment
android:id="@+id/register_fragment"
android:name="com.idisfkj.androidapianalysis.navigation.fragment.RegisterFragment"
android:label="register_fragment"
tools:layout="@layout/fragment_register">
<action
android:id="@+id/action_go_to_shop_list_page"
app:destination="@id/shop_list_fragment" />
</fragment>
...
</navigation>

页面标签主要包含navigation、fragment与action

  • navigation: 定义导航栈,可以进行嵌套定义,各个navigation相互独立。它有一个属性startDestination用来定义导航栈的根入口fragment
  • fragment: 顾名思义fragment页面。通过name属性来定义关联的fragment
  • action: 意图,可以理解为Intent,即跳转的行为。通过destination来关联将要跳转的目标fragment。

以上是nav_graph.xml的基本配置。

在配置完之后,我们还需要将其关联到Activity中。因为所有的Fragment都离不开Activity。

Navigation为我们提供了两个配置参数: defaultNavHost与navGraph,所以在Activity的xml中需要如下配置👇

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="@android:color/background_light"
android:orientation="vertical"
tools:context=".navigation.NavigationMainActivity">
<fragment
android:id="@+id/nav_host_fragment"
android:name="androidx.navigation.fragment.NavHostFragment"
android:layout_width="match_parent"
android:layout_height="match_parent"
app:defaultNavHost="true"
app:navGraph="@navigation/nav_graph" />
</LinearLayout>
  • defaultNavHost: 将设备的回退操作进行拦截,并将其交给Navigation进行管理。
  • navGraph: Navigation的配置文件,即上面我们配置的nav_graph.xml文件

除此之外,fragment的name属性必须为NavHostFragment,因为它会作为我们配置的所有fragment的管理者。具体通过内部的NavController中的NavigationProvider来获取Navigator抽象实例,具体实现类是FragmentNavigator,所以最终通过它的navigate方法进行创建我们配置的Fragment,并且添加到NavHostFragment的FrameLayout根布局中。

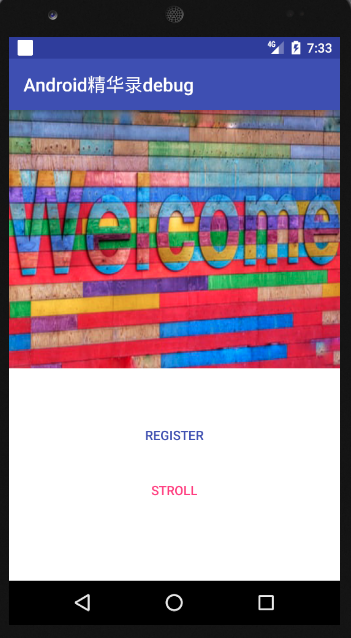

此时如果我们直接运行程序后发现已经可以看到入口页面WelcomeFragment

但点击register等操作你会发现点击跳转无效,所以接下来我们需要为其添加跳转

跳转

由于我们之前已经在nav_graph.xml中定义了action,所以跳转的接入非常方便,每一个action的关联跳转只需一行代码👇

1
2
3
4
5
6
7
8
9
class WelcomeFragment : Fragment() {
override fun onCreateView(inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View? {
return inflater.inflate(R.layout.fragment_welcome, container, false).apply {
register_bt.setOnClickListener(Navigation.createNavigateOnClickListener(R.id.action_go_to_register_page))
stroll_bt.setOnClickListener(Navigation.createNavigateOnClickListener(R.id.action_go_to_order_list_page))
}
}
}

代码中的id就是配置的action的id,内部原理是先获取到对应的NavController,通过点击的view来遍历找到最外层的parent view,因为最外层的parent view会在配置文件导入时,即NavHostFragment中的onViewCreated方法中进行关联对应的NavController👇

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
@Override
public void onViewCreated(@NonNull View view, @Nullable Bundle savedInstanceState) {
super.onViewCreated(view, savedInstanceState);
if (!(view instanceof ViewGroup)) {
throw new IllegalStateException("created host view " + view + " is not a ViewGroup");
}
Navigation.setViewNavController(view, mNavController);
// When added programmatically, we need to set the NavController on the parent - i.e.,
// the View that has the ID matching this NavHostFragment.
if (view.getParent() != null) {
View rootView = (View) view.getParent();
if (rootView.getId() == getId()) {
Navigation.setViewNavController(rootView, mNavController);
}
}
}

然后再调用navigate进行页面跳转处理,最终通过FragmentTransaction的replace进行Fragment替换👇

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
-------------- NavController ------------------
private void navigate(@NonNull NavDestination node, @Nullable Bundle args,
@Nullable NavOptions navOptions, @Nullable Navigator.Extras navigatorExtras) {
boolean popped = false;
if (navOptions != null) {
if (navOptions.getPopUpTo() != -1) {
popped = popBackStackInternal(navOptions.getPopUpTo(),
navOptions.isPopUpToInclusive());
}
}
Navigator<NavDestination> navigator = mNavigatorProvider.getNavigator(
node.getNavigatorName());
Bundle finalArgs = node.addInDefaultArgs(args);
# ---- 关键代码 -------
NavDestination newDest = navigator.navigate(node, finalArgs,
navOptions, navigatorExtras);
....
}
-------------- FragmentNavigator ------------------
public NavDestination navigate(@NonNull Destination destination, @Nullable Bundle args,
@Nullable NavOptions navOptions, @Nullable Navigator.Extras navigatorExtras) {
if (mFragmentManager.isStateSaved()) {
Log.i(TAG, "Ignoring navigate() call: FragmentManager has already"
+ " saved its state");
return null;
}
String className = destination.getClassName();
if (className.charAt(0) == '.') {
className = mContext.getPackageName() + className;
}
final Fragment frag = instantiateFragment(mContext, mFragmentManager,
className, args);
frag.setArguments(args);
final FragmentTransaction ft = mFragmentManager.beginTransaction();
int enterAnim = navOptions != null ? navOptions.getEnterAnim() : -1;
int exitAnim = navOptions != null ? navOptions.getExitAnim() : -1;
int popEnterAnim = navOptions != null ? navOptions.getPopEnterAnim() : -1;
int popExitAnim = navOptions != null ? navOptions.getPopExitAnim() : -1;
if (enterAnim != -1 || exitAnim != -1 || popEnterAnim != -1 || popExitAnim != -1) {
enterAnim = enterAnim != -1 ? enterAnim : 0;
exitAnim = exitAnim != -1 ? exitAnim : 0;
popEnterAnim = popEnterAnim != -1 ? popEnterAnim : 0;
popExitAnim = popExitAnim != -1 ? popExitAnim : 0;
ft.setCustomAnimations(enterAnim, exitAnim, popEnterAnim, popExitAnim);
}
# ------ 关键代码 ------
ft.replace(mContainerId, frag);
ft.setPrimaryNavigationFragment(frag);
...
}

源码就分析到这里了,如果需要深入了解,建议阅读NavHostFragmentNavControllerNavigatorProviderFragmentNavigator

传参

以上是页面的无参跳转,那么对于有参跳转又该如何呢?

大家想到的应该都是bundle,将传递的数据填入到bundle中。没错Navigator提供的navigate方法可以进行传递bundle数据👇

1
findNavController().navigate(R.id.action_go_to_shop_detail_page, bundleOf("title" to "I am title"))

这种传统的方法在传递数据类型上并不能保证其一致性,为了减少人为精力上的错误,Navigation提供了一个Gradle插件,专门用来保证数据的类型安全。

使用它的话需要引入该插件,方式如下👇

1
2
3
4
5
6
7
8
9
buildscript {
repositories {
google()
}
dependencies {
def nav_version = "2.1.0"
classpath "androidx.navigation:navigation-safe-args-gradle-plugin:$nav_version"
}
}

最后再到app下的build.gradle中引入该插件👇

1
apply plugin: "androidx.navigation.safeargs.kotlin"

而它的使用方式也很简单,首先参数需要在nav_graph.xml中进行配置。👇

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
<fragment
android:id="@+id/shop_list_fragment"
android:name="com.idisfkj.androidapianalysis.navigation.fragment.ShopListFragment"
android:label="shop_list_fragment"
tools:layout="@layout/fragment_shop_list">
<action
android:id="@+id/action_go_to_shop_detail_page"
app:destination="@id/shop_detail_fragment">
<argument
android:name="title"
app:argType="string" />
</action>
</fragment>
<fragment
android:id="@+id/shop_detail_fragment"
android:name="com.idisfkj.androidapianalysis.navigation.fragment.ShopDetailFragment"
android:label="shop_detail_fragment"
tools:layout="@layout/fragment_shop_detail">
<action
android:id="@+id/action_go_to_cart_page"
app:destination="@id/cart_fragment"
app:popUpTo="@id/cart_fragment"
app:popUpToInclusive="true" />
<argument
android:name="title"
app:argType="string" />
</fragment>

现在我们从ShopListFragment跳转到ShopDetailFragment,需要在ShopListFragment的对应action中添加argument,声明对应的参数类型与参数名,也可以通过defaultValue定义参数的默认值与nullable标明是否可空。对应的ShopDetailFragment接收参数也是一样。

另外popUpTo与popUpToInclusive属性是为了实现跳转到CartFragment时达到SingleTop效果。

下面我们直接看在代码中如何使用这些配置的参数,首先是在ShopListFragment中👇

1
holder.item.setOnClickListener(Navigation.createNavigateOnClickListener(ShopListFragmentDirections.actionGoToShopDetailPage(shopList[position])))

还是创建一个createNavigateOnClickListener,只不过现在传递的不再是跳转的action id,而是通过插件自动生成的ShopListFragmentDirections.actionGoToShopDetailPage方法。一旦我们如上配置了argument,插件就会自动生成一个以[类名]+Directions的类,而自动生成的类本质是做了跳转与参数的封装,源码如下👇

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
class ShopListFragmentDirections private constructor() {
private data class ActionGoToShopDetailPage(val title: String) : NavDirections {
override fun getActionId(): Int = R.id.action_go_to_shop_detail_page
override fun getArguments(): Bundle {
val result = Bundle()
result.putString("title", this.title)
return result
}
}
companion object {
fun actionGoToShopDetailPage(title: String): NavDirections = ActionGoToShopDetailPage(title)
}
}

本质是将action id与argument封装成一个NavDirections,内部通过解析它来获取action id与argument,从而执行跳转。

而对于接受方ShopDetailFragment,插件页面自动帮我们生成一个ShopDetailFragmentArgs,以[类名]+Args的类。所以我们需要做的也非常简单👇

1
2
3
4
5
6
7
8
9
10
11
12
class ShopDetailFragment : Fragment() {
private val args by navArgs<ShopDetailFragmentArgs>()
override fun onCreateView(inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View? {
return inflater.inflate(R.layout.fragment_shop_detail, container, false).apply {
title.text = args.title
add_cart.setOnClickListener(Navigation.createNavigateOnClickListener(ShopDetailFragmentDirections.actionGoToCartPage()))
}
}
}

通过navArgs来获取ShopDetailFragmentArgs对象,它其中包含了传递过来的页面数据。

动画

在action中不仅可以配置跳转的destination,还可以定义对应页面的转场动画,使用非常简单👇

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/nav_graph"
app:startDestination="@id/welcome_fragment">
<fragment
android:id="@+id/welcome_fragment"
android:name="com.idisfkj.androidapianalysis.navigation.fragment.WelcomeFragment"
android:label="welcome_fragment"
tools:layout="@layout/fragment_welcome">
<action
android:id="@+id/action_go_to_register_page"
app:destination="@id/register_fragment"
app:enterAnim="@anim/slide_in_right"
app:exitAnim="@anim/slide_in_left"
app:popEnterAnim="@anim/slide_out_left"
app:popExitAnim="@anim/slide_out_right" />
<action
android:id="@+id/action_go_to_order_list_page"
app:destination="@id/order_list_fragment"
app:enterAnim="@anim/slide_in_right"
app:exitAnim="@anim/slide_in_left"
app:popEnterAnim="@anim/slide_out_left"
app:popExitAnim="@anim/slide_out_right" />
</fragment>
...
</navigation>

对应四个动画配置参数

  • enterAnim: 配置进场时目标页面动画
  • exitAnim: 配置进场时原页面动画
  • popEnterAnim: 配置回退pop时目标页面动画
  • popExitAnim: 配置回退pop时原页面动画

通过上面的配置你可以看到如下效果👇

我们回想一下对于多个Activity我需要实现deepLink效果,应该都是在AndroidManifest.xml中进行配置scheme、host等。而对于单个Activity也需要实现类似的效果,Navigation也提供了对应的实现,而且操作更简单。

Navigation提供的是deepLink标签,可以直接在nav_graph.xml进行配置,例如👇

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
<fragment
android:id="@+id/register_fragment"
android:name="com.idisfkj.androidapianalysis.navigation.fragment.RegisterFragment"
android:label="register_fragment"
tools:layout="@layout/fragment_register">
<action
android:id="@+id/action_go_to_shop_list_page"
app:destination="@id/shop_list_fragment"
app:enterAnim="@anim/slide_in_right"
app:exitAnim="@anim/slide_in_left"
app:popEnterAnim="@anim/slide_out_left"
app:popExitAnim="@anim/slide_out_right" />
<deepLink app:uri="api://register/" />
</fragment>

上面通过deepLink我配置了一个跳转到注册页RegisterFragment,写法非常简单,直接配置uri即可;同时还可以通过占位符配置传递参数,例如👇

1
<deepLink app:uri="api://register/{id}" />

这时我们就可以在注册页面通过argument获取key为id的数据。

当然要实现上面的效果,我们还需要一个前提,需要在AndroidManifest.xml中将我们的deepLink进行配置,在Activity中使用nav-graph标签👇

1
2
3
4
5
6
7
8
9
10
11
12
13
14
<application
...
android:theme="@style/AppTheme">
<activity android:name=".navigation.NavigationMainActivity" >
<intent-filter>
<action android:name="android.intent.action.VIEW"/>
<action android:name="android.intent.action.MAIN" />
<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
<nav-graph android:value="@navigation/nav_graph"/>
</activity>
...
</application>

现在只需将文章中的demo安装到手机上,再点击下面的link

jump to register api

之后就会启动App,并定位到注册界面。是不是非常简单呢?

最后我们再来看下效果👇

有关Navigation暂时就到这里,通过这篇文章,希望你能够熟悉运用Navigation,并且发现单Activity的魅力。

如果这篇文章对你有所帮助,你可以顺手点赞、关注一波,这是对我最大的鼓励!

项目地址

Android精华录

该库的目的是结合详细的Demo来全面解析Android相关的知识点, 帮助读者能够更快的掌握与理解所阐述的要点

Android精华录

支持一下
赞赏是一门艺术
