MotionLayout教你轻松玩转动画

如果你还不知道MotionLayout，亦或者你知道但一直都没实际用过，那么在这里将带你全面体验MotionLayout的神奇、简单与高效。

相信你之后做动画就会对它恋恋不舍。

通过这篇文章，你将会明白关于MotionLayout的如下几个要点：

1. MotionLayout是什么？
2. 将MotionLayout添加到项目中并使用
3. MotionScene
4. ConstraintSet
5. Transition
6. CustomAttribute

MotionLayout是什么

首先我们来介绍一下MotionLayout，它是google推出的一种实现动画的布局view，基于ConstraintLayout为基础，可以让开发者直接通过xml布局的方式来轻松实现动画。

这里可能就有人会问，它与传统的动画又有什么不同呢，或者它的优势在哪里？

首先我们传统的动画会有以下几种：

1. 矢量动画
2. 属性动画
3. LayoutTransition动画
4. 一些封装控件提供的动画能力，例如CoordinatorLayout

这些可能是我们用的比较多的，各自都有自己的使用场景，但MotionLayout却基本兼容了它们的使用场景，也就是说，MotionLayout是它们的结合体。

它能够自定义属性，来实现属性动画的特征；可以使用TransitionManager来实现界面的过渡动画，同时也可以结合CoordinatorLayout，来实现特效动画。

除此之外，MotionLayout在Android Studio中做了完美优化，提供了它专有的工具，能让开发者通过界面化的方式来更好的实现动画效果。

当然它也有一些局限性，例如

MotionLayout只能针对自己的直接子view进行操作，与TransitionManager不同的是，TransitionManager可以作用于其他的嵌套布局，灵活性更高。

将MotionLayout添加到项目中并使用

如果你项目中已经使用了ConstraintLayout，只要版本不是很低就无需新增依赖，可以直接使用。

如果没有的话，需要增加一下依赖:

androidx.constraintlayout:constraintlayout:2.1.4

由于MotionLayout是基于ConstraintLayout的，所以我们只要有ConstraintLayout依赖即可。

现在我们就可以直接在项目中使用了

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.motion.widget.MotionLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    app:layoutDescription="@xml/activity_motion_layout_scene"
    app:showPaths="true">

    <TextView
        android:id="@+id/tv"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:gravity="center"
        android:background="@color/colorAccent"
        android:text="@string/app_name"
        android:textColor="@android:color/white"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.motion.widget.MotionLayout>

在使用的过程中，我们如果需要做动画，需要引用动画的xml，通过layoutDescription来引用。对应的就是activity_motion_layout_scene文件

下面我们来看下文件具体内容

MotionScene

在MotionLayout中，如果你需要做动画，需要使用MotionScene，也就是说，你的动画定义都需要在MotionScene中。

它主要包括如下几个动画操作标签

1. ConstraintSets
2. Transition
3. CustomAttribute
4. KeyFramesSet

我们来给上面的TextView做一个简单的移动动画：从左上角移动到右下角。

针对这种简单的平移动画，我们可以直接使用ConstraintSet来定义动画的start与end。

ConstraintSet

这里有一点需要注意，ConstraintSet中的约束会直接影响到我们外面的layout布局的约束。

<?xml version="1.0" encoding="utf-8"?>
<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <ConstraintSet android:id="@+id/start">
        <Constraint
            android:id="@+id/tv"
            android:layout_width="wrap_content"
            android:layout_height="50dp"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent" />
    </ConstraintSet>

    <ConstraintSet android:id="@+id/end">
        <Constraint
            android:id="@id/tv"
            android:layout_width="wrap_content"
            android:layout_height="50dp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintEnd_toEndOf="parent" />
    </ConstraintSet>

</MotionScene>

我们定义了两个ConstraintSet, 分别是start与end，其中start代表的是动画开始的位置，也就是TextView开始的展示方式。

包括它的宽高，布局约束，这些都会直接覆盖layout中的宽高与约束。

另一个end，代表的是，动画结束的位置，也就是TextView结束之后的展示方式。

这里我们将它的约束由之前的左上角，改成了右下角。

这样我们动画的开始与结束就已经定位完成。接下来要做的就是应用我们定义的start与end，让动画生效。

需要注意的是，这里定义的id是需要关联我们layout中的id，这样才能让MotionLayout进行匹配那个View需要进行动画。

Transition

为了让动画生效，我们需要使用到Transition来定义它的动画执行方式。
我们在MotionScene中再添加Transition

<Transition
        app:constraintSetEnd="@id/end"
        app:constraintSetStart="@+id/start"
        app:duration="3000">
</Transition>

这里的id，就是前面ConstraintSet中定义的id。

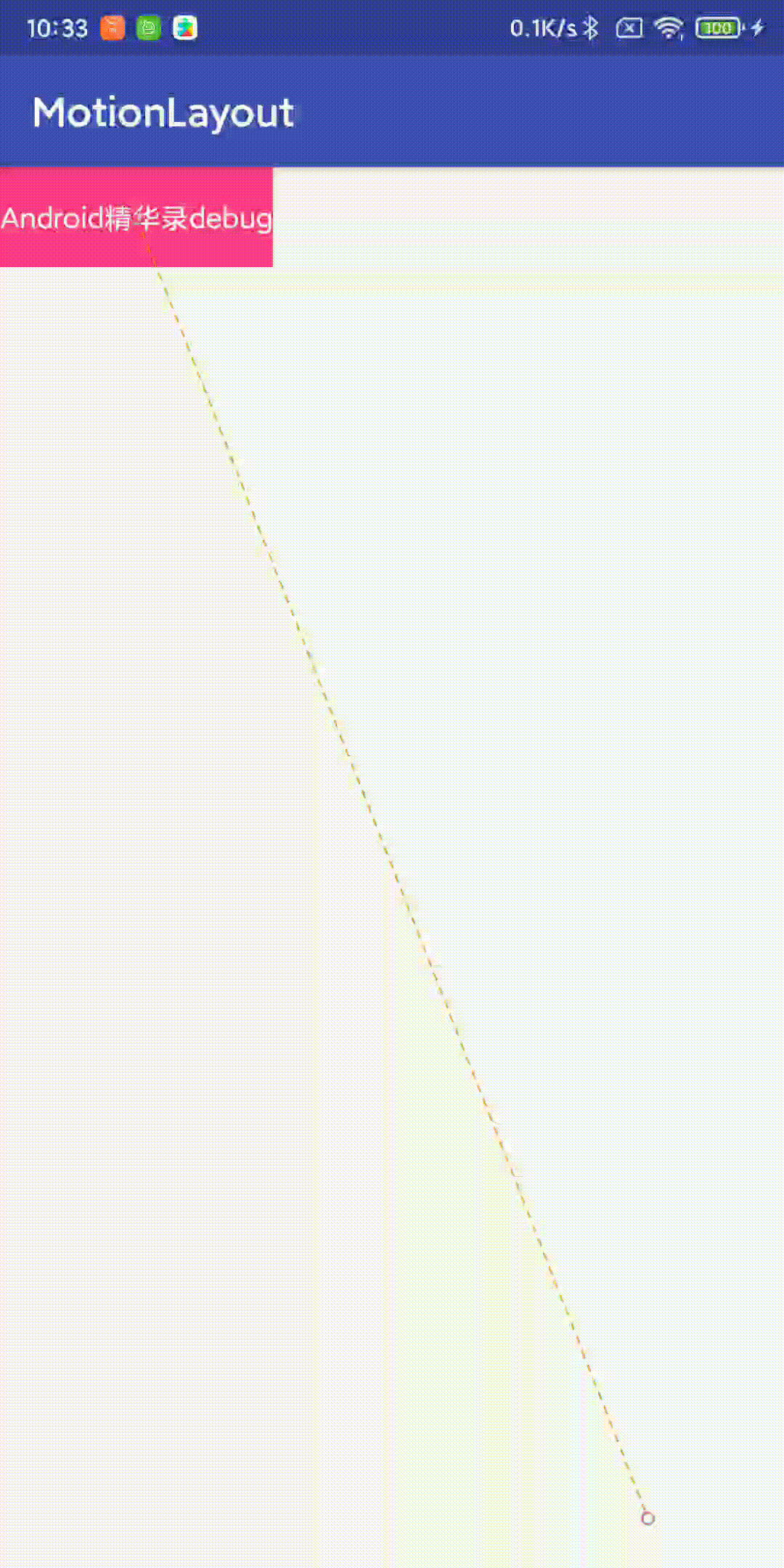

这样我们的动画就可以执行起来。一个平移动画就实现了，不需要任何java或者kotlin代码，直接使用xml即可。

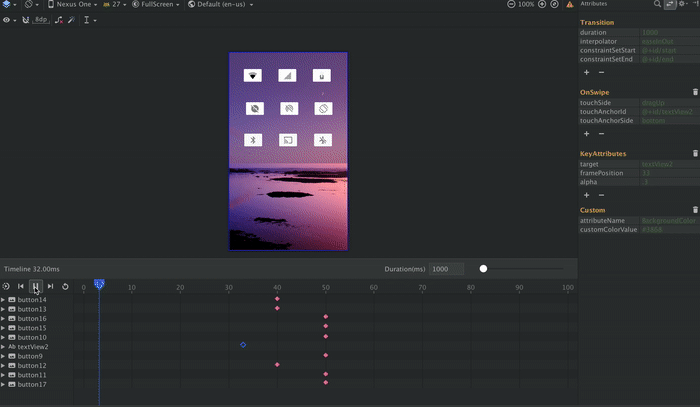

同时Android Studio提供了图形化操作，这样你连xml都可以不用写。

看右边的曲线图，使用的是一个线性的interpolator。我们也可以改变它的运动方式，例如使用系统提供的easeInOut

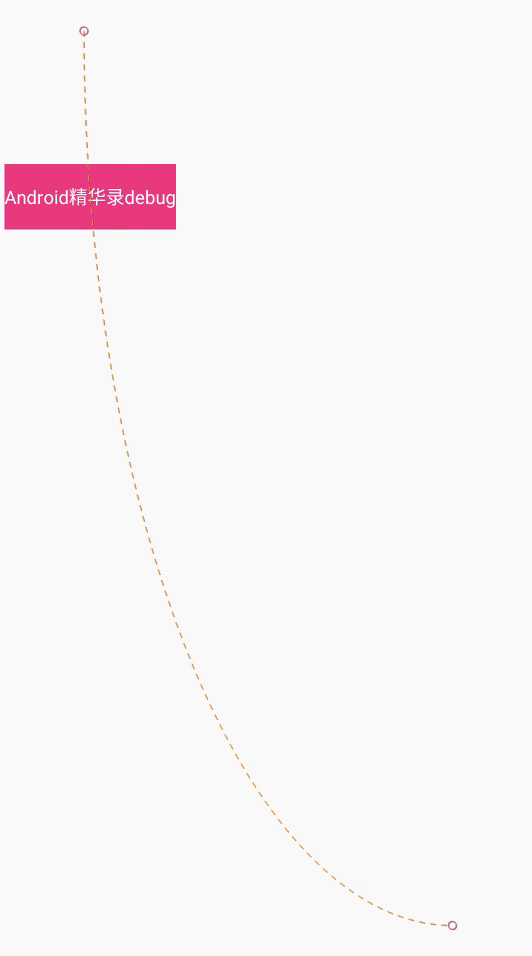

除了motioninterpolator，还提供了其他属性设置，例如我们还可以定义动画路线，使用pathMotionArc，设置为startVertical

现在它的运动曲线就变成了基于竖直方向上的一个弧线。

除此之外，我们还可以为动画添加手势操作，例如OnSwipe

我们定义了一个滑动手势，手势方向是dragDown，对应的滑动id是我们的tv，也就是TextView，作用于TextView的滑动面是bottom。

这些代码层面都是在xml中

<Transition
    app:constraintSetEnd="@id/end"
    app:constraintSetStart="@+id/start"
    app:duration="3000"
    app:motionInterpolator="easeInOut"
    app:pathMotionArc="startVertical">
    <OnSwipe
        app:dragDirection="dragDown"
        app:touchAnchorId="@id/tv"
        app:touchAnchorSide="bottom" />
</Transition>

我们还可以使用OnClick，让动画的启动通过点击事件来触发。

<Transition
    app:constraintSetEnd="@id/end"
    app:constraintSetStart="@+id/start"
    app:duration="3000"
    app:motionInterpolator="easeInOut"
    app:pathMotionArc="startVertical">

    <OnClick
        app:clickAction="toggle"
        app:targetId="@id/tv" />

</Transition>

现在我们点击TextView就能实现动画的来回切换。

CustomAttribute

在ConstraintSet除了位置边界属性设置之外，还包含了其它的内置属性，例如：

1. alpha
2. visibility
3. elevation
4. rotation
5. translation
6. scale

这些属性都可以直接拿来做动画使用。

如果需要作用于自定义的属性，就需要使用到CustomAttribute，跟我们的传统动画ObjectAnimator一样，只要你为需要做的自定义属性提供对应的get/set方法即可。

下面来一个简单的例子，例如改变view的背景色。

我们直接使用backgroundColor属性，由于backgroundColor属性已经支持set/get方法，所以我们可以直接拿来用。

<?xml version="1.0" encoding="utf-8"?>
<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <ConstraintSet android:id="@+id/start">
        <Constraint
            android:id="@+id/tv"
            android:layout_width="wrap_content"
            android:layout_height="50dp"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent">
            <CustomAttribute
                app:attributeName="backgroundColor"
                app:customColorValue="@color/colorAccent" />
        </Constraint>
    </ConstraintSet>

    <ConstraintSet android:id="@+id/end">
        <Constraint
            android:id="@id/tv"
            android:layout_width="wrap_content"
            android:layout_height="50dp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintEnd_toEndOf="parent">
            <CustomAttribute
                app:attributeName="backgroundColor"
                app:customColorValue="@color/colorPrimary" />
        </Constraint>
    </ConstraintSet>

    <Transition
        app:constraintSetEnd="@id/end"
        app:constraintSetStart="@+id/start"
        app:duration="3000"
        app:motionInterpolator="easeInOut"
        app:pathMotionArc="startVertical">
        <OnSwipe
            app:dragDirection="dragDown"
            app:touchAnchorId="@id/tv"
            app:touchAnchorSide="bottom" />
    </Transition>

</MotionScene>

属性名称是backgroundColor，属性值使用的是customColorValue，这里根据自身的属性值来决定使用哪种，目前支持的有如下几种。

1. customColorValue
2. customIntegerValue
3. customFloatValue
4. customStringValue
5. customDimension
6. customBoolean
7. customReference
8. customPixelDimension

有了自定义属性的功能，可以说基本可以实现我们日常需要的90%的动画需求。

至于剩下的10%，涉及的都是复杂的动画实现。我们现在的动画实现都是给个start与end，中间的动画过程我们都没有进行干涉。一旦涉及到更灵活更复杂的动画需求，就需要手动设置动画的每一个进度的值。

针对定制化的动画，MotionLayout也提供了解决方案，具体实现方式可以期待之后的文章。

最后来个调查：你是否觉得MotionLayout让动画实现更加趋于简单了呢？
